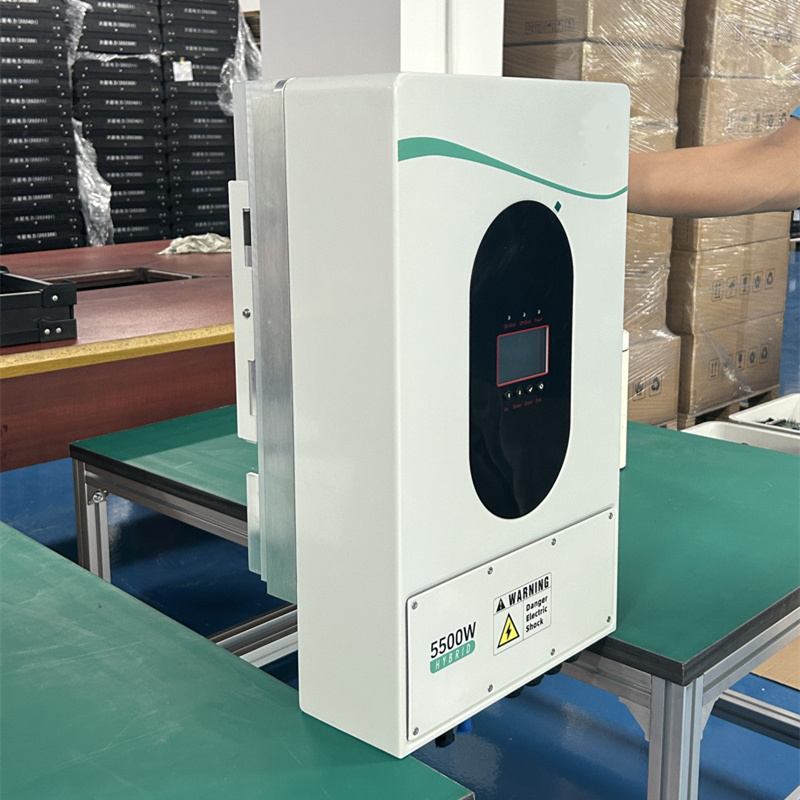

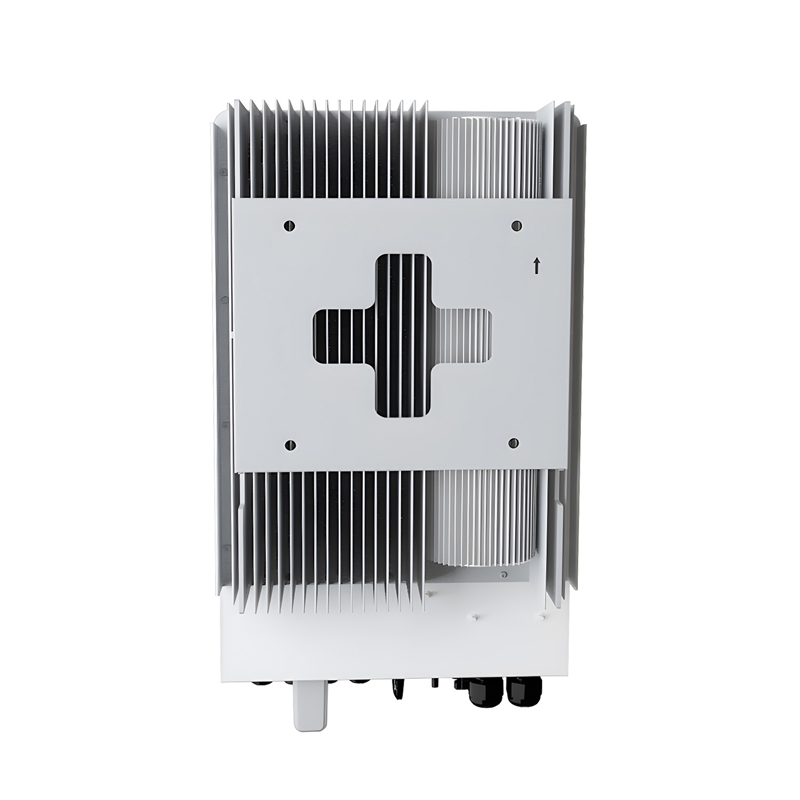

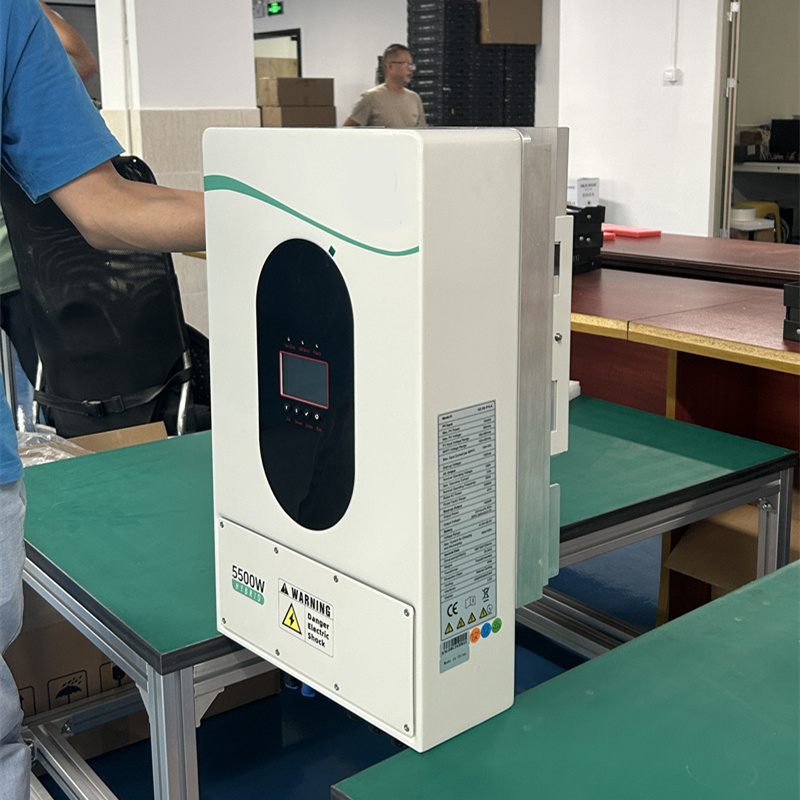

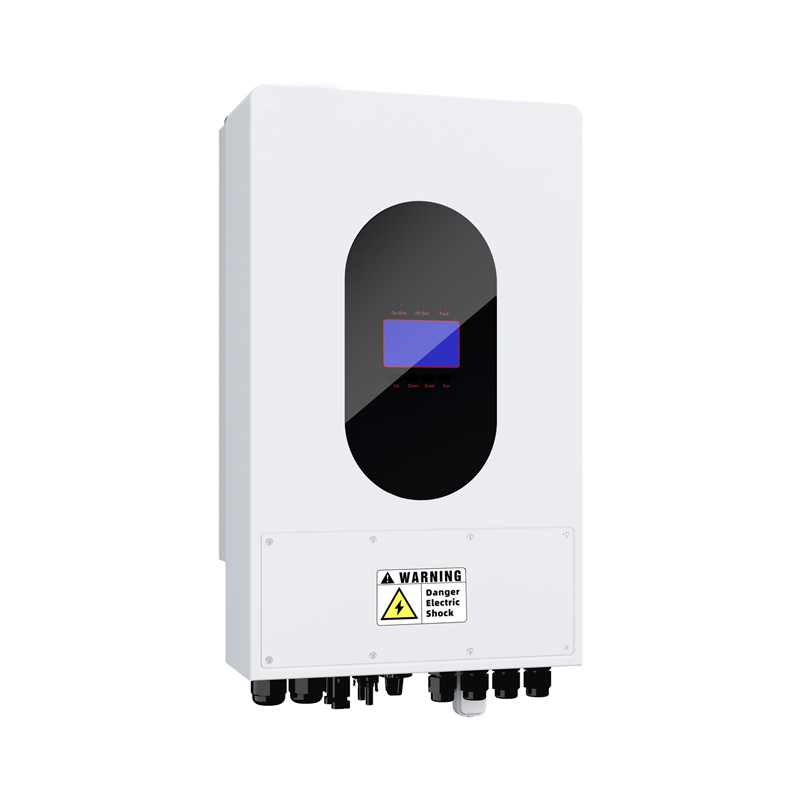

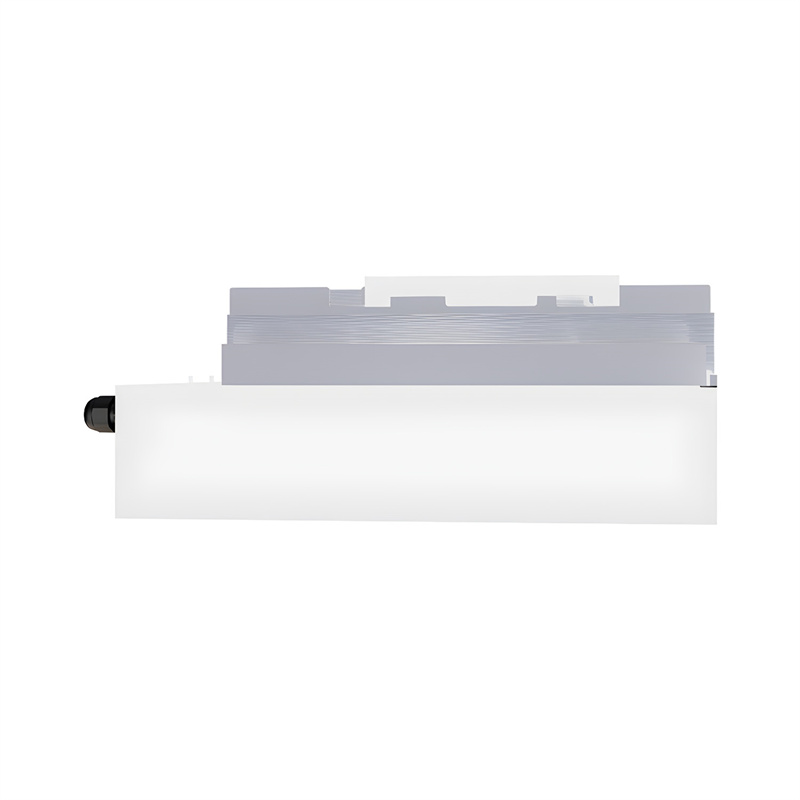

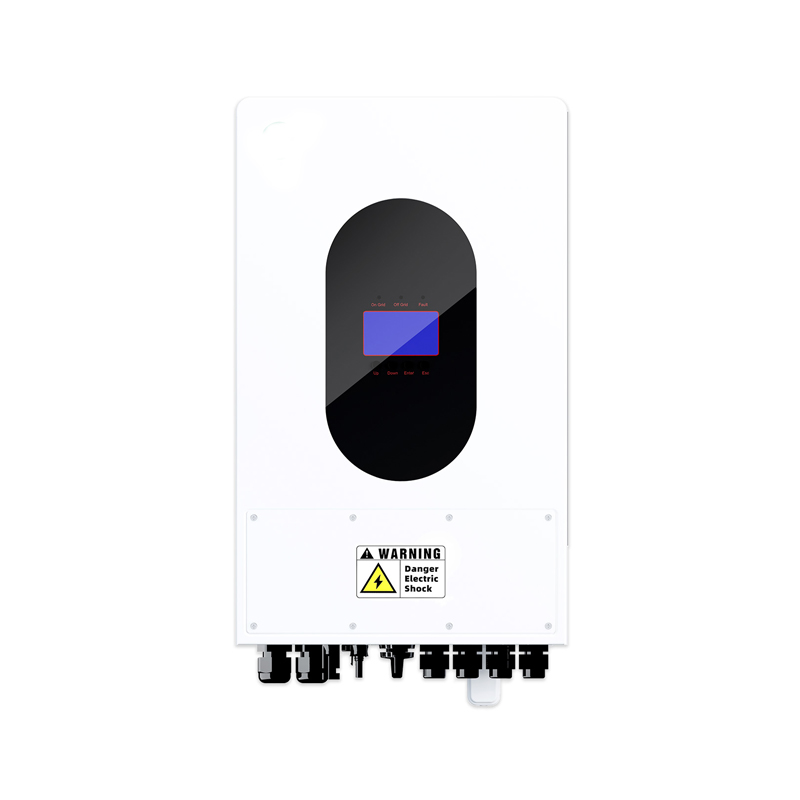

Σύστημα Οικιακού Μετατροπέα Υβριδικός Ηλιακός Μετατροπέας 5kw 48V
ΓΡΑΜΜΕΣ ΠΑΡΑΓΩΓΗΣ
Η ΕΚΘΕΣΗ ΜΑΣ
Παράμετροι:
| Μοντέλο | JHY5000 |
| Είσοδος Ουάσινγκτον (ΦΒ) | |
| Μέγιστη ισχύς εισόδου φωτοβολταϊκού συστήματος | 7000W |
| Μέγιστη τάση συνεχούς ρεύματος | 500V |
| Αρχική τάση | 150V |
| Ονομαστική τάση | 360V |
| Εύρος τάσης λειτουργίας MPPT | 120V ~430V |
| Αριθμός MPPT | 2 |
| Αριθμός συμβολοσειρών MPPT ανά κύκλωμα | 1 |
| Μέγιστο ρεύμα εισόδου ανά MPPT | 15Α |
| Μέγιστο ρεύμα βραχυκυκλώματος ανά MPPT | 18.9Α |
| Έξοδος Κλιματιστικό (Συνδεδεμένο στο Δίκτυο) | |
| Εκτίμηση | 5000W |
| Μέγιστη φαινομενική ισχύς | 5500VA |
| Ονομαστική τάση (εύρος) | 230V |
| Ονομαστική συχνότητα (εύρος) | 50Hz / 60Hz |
| Μέγιστο ρεύμα εξόδου | 23.9Α |
| Συντελεστής ισχύος | 0,8 Μπροστά ~ 0,8 Πίσω |
| THDi | < 3% |
| Τύπος σύνδεσης δικτύου | L+N+ΠΕ |
| Είσοδος μπαταρίας | |
| Τύπος μπαταρίας | Μπαταρίες ιόντων λιθίου / μολύβδου-οξέος |
| Εύρος τάσης λειτουργίας | 41,6V ~ 58,5V |
| Μέγιστο ρεύμα φόρτισης/εκφόρτισης | 95A / 100A |
| Έξοδος Κλιματιστικό (Εφεδρική τροφοδοσία ρεύματος) | |
| Μέγιστη ισχύς εξόδου | 4500W |
| Μέγιστη φαινομενική ισχύς | 4500VA |
| Μέγιστο ρεύμα εξόδου | 23.9Α |
| Ονομαστική τάση | 230V |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| THDv | < 3% |
| Ώρα εναλλαγής | < 20ms (Χωρητικό φορτίο) < 10ms (Ωστικό φορτίο) |
| Αποδοτικότητα | |
| Μέγιστη Απόδοση | 0,978 |
| Ευρωπαϊκή Αποδοτικότητα | 0,97 |
| Απόδοση MPPT | 0,9999 |
| Εγκαταστάσεις Προστασίας | |
| Διακόπτης Ουάσινγκτον | Υποστηρίζεται |
| Προστασία από κεραυνούς Κλιματιστικό | Υποστηρίζεται |
| Προστασία από βραχυκύκλωμα Κλιματιστικό | Υποστηρίζεται |
| Παρακολούθηση σφάλματος γείωσης | Υποστηρίζεται |
| Παρακολούθηση Δικτύου | Υποστηρίζεται |
| Προστασία κατά των νησιών | Υποστηρίζεται |
| Παρακολούθηση ρεύματος διαρροής | Υποστηρίζεται |
| Παρακολούθηση σύνθετης αντίστασης μόνωσης | Υποστηρίζεται |
| Γενικά Δεδομένα | |
| Διαστάσεις (Π*Υ*Θ χιλ.) | Π350*Υ580*Υ230 χιλ. |
| Βάρη | 25 κιλά |
| Εύρος θερμοκρασίας λειτουργίας | -25℃~60℃ |
| Αυτοκατανάλωση τη νύχτα | <10W |
| Τοπολογική Δομή | Σχεδιασμός χωρίς μετασχηματιστή |
| Μέθοδος ψύξης | Φυσική Ψύξη |
| Κλάση προστασίας | IP65 |
| Σχετική υγρασία | 0-95% Χωρίς συμπύκνωση |
| Υψόμετρο | 2000μ |
| Τύπος σύνδεσης Ουάσινγκτον | MC4 |
| Τύπος σύνδεσης Κλιματιστικό | Συνδέσεις |
| Λειτουργία εμφάνισης | οθόνη υγρού κρυστάλλου |
| Διεπαφή επικοινωνίας | RS485/ΚΟΥΤΙ/USB |
| Διεπαφή παρακολούθησης | Γουι-Φι |
| Εγγύηση: | 5 χρόνια |
| Πιστοποίηση | VDE 0126-1-1: 2013 + Πτήσεις εξ όψεως: 2019 / VDE-AR-N 4105: 2018-11 + Διόρθωση 1:2020-1 |
| ΕΝ IEC 61000-6-1: 2019 / ΕΝ IEC 61000-6-3: 2021 / ΕΝ 62109-1:2010 / ΕΝ 62109-2:2011 / ΕΝ 50549-1: 2019(1) | |
| IEC 62321-3-1:2013 / IEC 62321-4:2013+A1:2017 / IEC 62321-5: 2013 / IEC 62321-7-1:2015 / IEC 62321-7-2:2017 / IEC 62321-6:2015 / IEC 62321-8:2017 / IEC 62116 | |
| Σύσταση Μηχανικής ΕΝΑ G98 Τεύχος 1 Τροποποίηση 6 / Σεπτέμβριος 2021 / Σύσταση Μηχανικής ΕΝΑ G99 Τεύχος 1 Τροποποίηση 8, 01 / Σεπτέμβριος 2021 | |
| RD 647 / 2020 / RD 413 / 2014 / RD 1699 / 2011 / Γιούτα C15-712-1 (ΙΟΥΛΙΟΣ 2013) / Έγγραφο-030221-ΧΑΣΜΑ / (ΕΚ) Αρ. 1907; 2006 / UNE-ΕΝ ΕΤΣΙ / IEC 17065 | |
| ΑΠΟ VDEV 0124-100(VDE V0124-10):2020-06 / CEI-021:2019 CEI 0-21:2022-03+V1:2022-11 / NRS-097 / Ηλεκτρομαγνητική συμβατότητα(IEC61000-2-2)&C |
